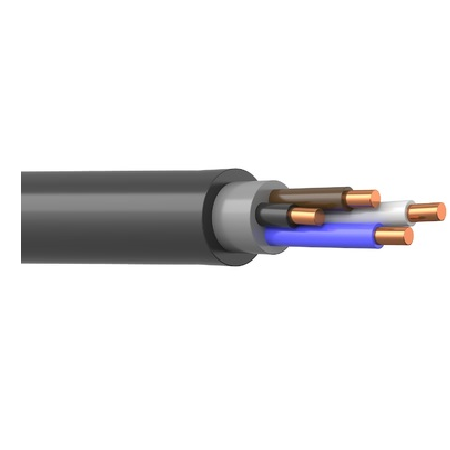

Кабель ВВГнг(A)-LS 3x70+1x25

В наличии

Цена: 2 268

+
Запрос коммерческого предложения
Кабельплюс

Описание и применение ВВГнг(А)-LS 3x70+1x25

Силовой кабель ВВГнг(А)-LS 3x70+1x25, изготовленный в соответствии с ГОСТ 31996-2012, состоит из трёх основных и одной дополнительной токопроводящих медных жил, изоляция и оболочка выполнена из поливинилхлоридного пластиката пониженной возгораемости и не распространяющий горение по категории A.

Применяется для выполнения монтажных работ:

•          в энергетических системах атомных станций,

•          на промышленных объектах,

•          для прокладки во взрывоопасных зонах по классу В1 и В1-а,

•          в шахтах, коллекторах и каналах,

•          в сухих, влажных, а также подлежащих частичному затоплению помещениях при любой коррозийности среды,

•          при строительстве мостов,

•          здания и сооружения торгово-развлекательного и культурно-массового направления деятельности,

•          в стационарных, в том числе во внутренних, электрических установках, в закрытых кабельных сооружениях.

Предназначен для прокладки группами в трассах на участках разного уровня, включая и вертикальные. Кабель повсеместно используется в сетях переменного напряжения тока с заземленной/изолированной нейтралью источника тока при определенных условиях, а именно: длительность работы в режиме короткого замыкания одной фазы на землю не более 8 часов, общая длительность работы – не более 125 часов/год.

ВВГнг(А)-LS 3x70+1x25 применяется в электрических установках номинальным переменным напряжением тока 0,66 и 1 кВ и с номинальной частотой 50 Гц для передачи и распределения электроэнергии.

 Компания «КабельПлюс» - поставщик кабельно-проводниковой продукции, предлагающий лучшие цены на этом сегменте рынка, с качественным сопровождением покупки нашими специалистами, которые предоставят полную техническую базу по продукту, информацию условиях доставки и оплате продукции, а также сориентируют покупателя о скидках, акциях и специальных предложениях магазина.

Технические характеристики ВВГнг(А)-LS 3x70+1x25

Выполнение требований государственных стандартов, касающихся транспортировки кабеля, его хранения, монтажа и эксплуатации, продлят срок безаварийной службы кабеля ВВГнг(A)-LS 3x70+1x25.

•          Ориентировочная масса – 3068 кг/км (зависит от ТУ завода-изготовителя).

•          Внешний диаметр – 32,0 мм (зависит от ТУ завода-изготовителя).

•          Радиус изгиба – не менее 10 внешних диаметров для многожильных кабелей (320 мм).

•          Номинальное напряжение 0,66 кВ и 1,0 кВ с частотой 50 Гц.

•          Климатическое исполнение УХЛ с категориями размещения 1 и 5 по ГОСТ 15150-69.

•          Диапазон рабочих температур окружающей среды - от -50°С до +50°С.

•          Прокладка и монтаж кабеля без предварительного его прогрева кабеля допускается до -15°С.

•          Эксплуатация возможна при относительной влажности воздуха до 98 %, но не выше +35°С окружающей среды.

•          Класс пожарной безопасности согласно П1б. 8.2.2.2.

•          При температуре окружающей среды 20°С жила имеет электрическое сопротивление 0,28 Ом/км.



Определяющими режим работы кабеля являются и параметры допустимого нагрева жил и токовой нагрузки проводника:

•          +70°С – продолжительное время при нормальном режиме работы.

•          до +90°С – при возникновении аварий и перегрузов.

•          предельно допустимая температура +160°С –возникновение короткого замыкания.

•          по условию невоспламенения при КЗ - +350°С.

•          длительность короткого замыкания не более 5 секунд.



Токовая нагрузка:

•          в воздухе – 211 А (238 А – при перегрузе).

•          на земле – 231 А (267 А – при перегрузе).

Ток короткого замыкания - 7,54 кА.



•          Строительная длина – 300 м.

•          Срок эксплуатации – 30 лет (гарантийный срок – 5 лет).



Марка ВВГнг(A)-LS 3x70+1x25
Материал жилы медь
Количество жил 3+1
Сечение, мм2 70+25
Номинальная частота, Гц 50
ГОСТ, ТУ ГОСТ 31996-2012
Класс пожарной опасности ГОСТ 31565-2012: П1б.8.2.2.2
Материал изоляции ПВХ
Материал оболочки ПВХ
Монтаж при температуре не ниже, °С -15
Температура в режиме перегрузки, °С +90
Длительно-допустимая температура нагрева жил, °С +70
Предельная температура при КЗ, °С +160
Температура по условию невозгорания при КЗ, °С +350
Температура окружающей среды, °С от -50 до +50
Масса (расчетная), кг/км 3068,0
Наружный диаметр, мм 32,0
