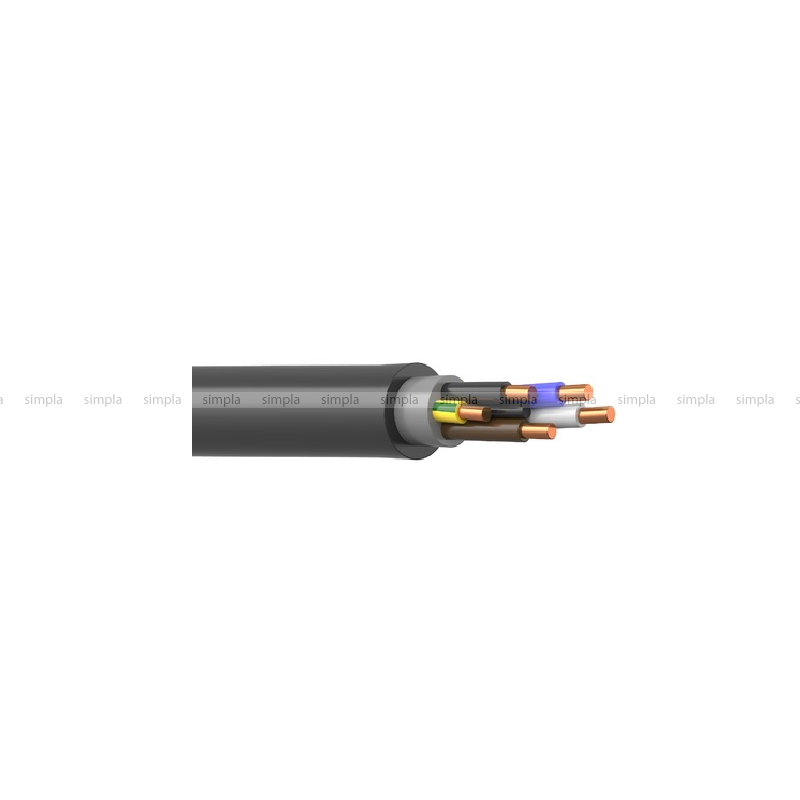

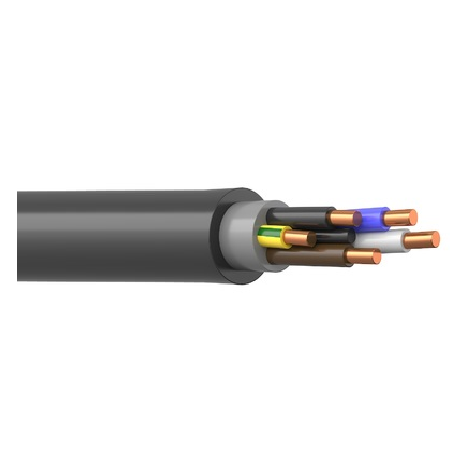

Кабель ВВГнг(A)-FRLS 5x16

В наличии

Цена: 871

+
Запрос коммерческого предложения
Кабельплюс

Описание и применение ВВГнг(A)-FRLS 5x16

ВВГнг(A)-FRLS 5x16 - это силовой кабель, выполненный из медных токопроводящих жил, состоящих из пяти проволок круглой формы, которые изготовлены в соответствии с ГОСТ 22483-2012. Внутренняя и внешняя оболочки, а также изоляция выполнены из поливинилхлоридного пластиката пониженной возгораемости. Данный вид пластиката не распространяет горение по категории A (FR – fire resistance (огнестойкость), LS - low smoke (низкое газо- и дымовыделение)). Изоляция нулевых жил выполнена голубым цветом, жилы заземления – жёлто-зелёным. Термическим барьером служит обмотка их двух лент с содержанием слюды.

Кабель применяется для следующих видов монтажных работ:

•          в энергетических системах атомных станций вне гермозоны,

•          на промышленных объектах с повышенными требованиями по пожарной безопасности,

•          для прокладки во взрывоопасных зонах по всем классам, кроме В1,

•          в жилых помещениях и в зданиях, предназначенных для большого скопления людей.

Используется для прокладки группами в трассах на участках разного уровня, в том числе и с другими видами кабелями. Длительность работы в режиме перегруза - не больше 8 часов в сутки, при пожаре – 180 минут.

ВВГнг(A)-FRLS 5x16 применяется в электрических установках с номинальным переменным напряжением тока 0,66 и 1 кВ и с номинальной частотой до 50 Гц для передачи и распределения электроэнергии.

Специалисты компании «КабельПлюс» - поставщика кабельно-проводниковой продукции, предоставят полную техническую базу по выбранному кабельному продукту, предложат каждому клиенту лучшие цены, специальные предложения, скидки и акции, окажут оперативное и качественное сопровождение покупки с оформлением быстрой доставки и беспроблемной оплаты.

Технические характеристики ВВГнг(A)-FRLS 5x16

Выполнение требований государственных стандартов, касающихся транспортировки кабеля, его хранения, монтажа и эксплуатации, продлят срок безаварийной службы кабеля ВВГнг(A)-FRLS 5x16.

•          Ориентировочная масса – 1406-1441 кг/км (для напряжения 0,66 и 1 кВ соответственно).

•          Внешний диаметр – 25,9-26,4 мм (для напряжения 0,66 и 1 кВ соответственно).

•          Радиус изгиба – не менее 7,5 внешних диаметров многожильных кабелей.

•          Номинальное напряжение 0,66 кВ и 1,0 кВ с частотой до 50 Гц.

•          Климатическое исполнение УХЛ с категориями размещения 1 и 5 по ГОСТ 15150-69.

•          Диапазон рабочих температур окружающей среды - от -50°С до +50°С.

•          Прокладка и монтаж кабеля без предварительного его прогрева кабеля допускается до -15°С.

•          Эксплуатация возможна при относительной влажности воздуха до 98 %, но не выше +35°С окружающей среды.

•          При температуре окружающей среды 20°С жила имеет электрическое сопротивление 1,2 Ом/км.



Определяющими режим работы кабеля являются и параметры допустимого нагрева жил и токовой нагрузки проводника:

•          +70°С – продолжительное время при нормальном режиме работы.

•          до +90°С – при возникновении аварий и перегрузов.

•          предельно допустимая температура +250°С –возникновение короткого замыкания.

•          по условию невоспламенения при КЗ - +400°С.

•          длительность короткого замыкания не более 5 секунд.



Токовая нагрузка:

•          в воздухе – 81 А.

•          на земле – 93 А.

Ток короткого замыкания – 1,74 кА.

•          Строительная длина – 450 м.

•          Срок эксплуатации – 30 лет (гарантийный срок – 5 лет).

Марка ВВГнг(A)-FRLS 5x16
Материал жилы медь
Количество жил 5
Сечение, мм2 16
Номинальное напряжение, кВ 0,66/1
Номинальная частота, Гц 50
ГОСТ, ТУ ГОСТ 22483-2012
Класс пожарной опасности ГОСТ 31565-2012: П1б.1.2.2.2
Материал изоляции ПВХ
Материал оболочки ПВХ
Монтаж при температуре не ниже, °С -15
Температура в режиме перегрузки, °С +90
Длительно-допустимая температура нагрева жил, °С +70
Предельная температура при КЗ, °С +250
Температура по условию невозгорания при КЗ, °С +400
Температура окружающей среды, °С от -50 до +50
Масса (расчетная), кг/км 1406,0
Наружный диаметр, мм 25,9
Срок службы, лет 30
