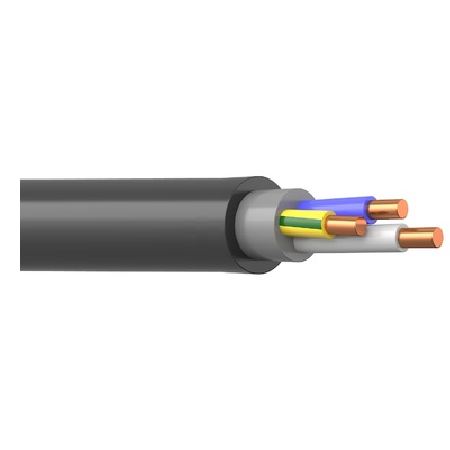

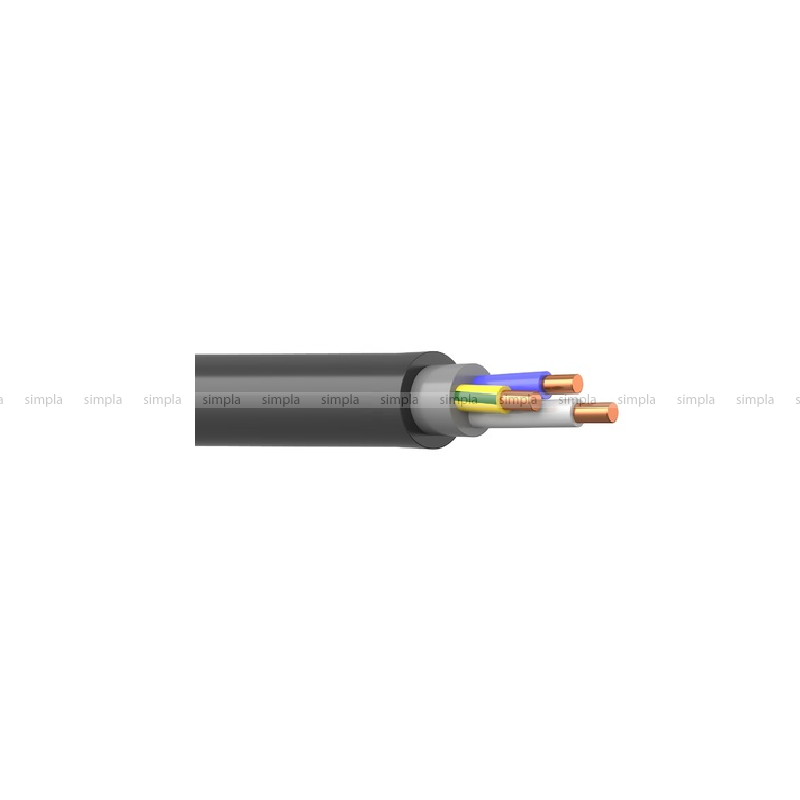

ВВГнг(A) 3x16 – силовой кабель, выполненный из трёх медных токопроводящих жил, состоящих из одной либо нескольких проволок круглой или секторной формы и соответствуют 1 или 2 классу ГОСТ 22483-77. Кабель изготавливается в соответствии с требованиями ГОСТ 31996-2012 «Кабели силовые с пластмассовой изоляцией на номинальное напряжение 0,66; 1 и 3 кВ. Общие технические условия», как в холодостойком (ВВГнг(А)-ХЛ), так и в тропическом исполнении (ВВГнг(А)-Т). Кабель небронированный.
Внутренняя, внешняя оболочки и изоляция выполнены из поливинилхлоридного пластиката пониженной возгораемости. Изоляция жил всегда выполнена отличительной расцветкой согласно ГОСТ 31996-2012. Заполнение пустот в данном кабеле предусматривается либо мелонаполненной резиной, либо ПВХ пластикатом пониженной возгораемости.
Применение данного вида кабеля широко распространено для:
• стационарных электротехнических установок с номинальным переменным напряжением тока 0,66 и 1 кВ и с номинальной частотой до 50 Гц,
• эксплуатация в сетях переменного напряжения с изолированной или заземлённой нейтралью, где работа в режиме однофазного короткого замыкания на землю длится не более 8 часов одноразово. Максимум часов работы в год в таком режиме – 125,
• выполнение монтажных работ возможно прокладкой ВВГнг группами, в том числе и на вертикальных участках без ограничения в закрытых (каналы, коллекторы, шахты) и открытых сооружениях (эстакады, галереи, мосты),
• прокладки в сухих и влажных помещениях, а также в помещениях с частичным затоплением и с любой коррозийностью среды.
Класс пожарной опасности ВВГнг(A) 3x16 соответствует ГОСТ 31565-2012: П1б.8.2.5.4.
Компания «Кабель Плюс» готова к плодотворному и качественному сотрудничеству на приятных для Вас условиях. Гарантируем лучшее сопровождение покупки нашими специалистами, быстрое оформление Вашего заказа и доставки любую точку России. Вас ждут приятные цены, выгодные предложения и квалифицированные консультации по любому вопросу выбора и закупки кабельно-проводниковой продукции.
Выполнение требований государственных стандартов, касающихся транспортировки кабеля, его хранения, монтажа и эксплуатации, продлят срок безаварийной службы кабеля ВВГнг(A) 3x16.
• Теоретическая расчётная масса – 600 кг/км.
• Внешний диаметр – 17,0 мм.
• Радиус изгиба – не менее 7,5 внешних диаметров для многожильных кабелей (128 мм).
• Номинальное напряжение 0,66 кВ и 1,0 кВ с частотой до 50 Гц.
• Климатическое исполнение УХЛ с категориями размещения - 1 и 5 согласно ГОСТ 15150-69.
• Диапазон рабочих температур окружающей среды - от -50 °С до +50 °С.
• Прокладка и монтаж кабеля без предварительного его прогрева кабеля допускается до -15 °С в земле и 25 °С на воздухе.
• Эксплуатация допускается при относительной влажности воздуха до 98 % и не выше +35 °С окружающей среды.
• Индуктивное сопротивление: 0,0675 км/км.
• При температуре окружающей среды 20 °С электрическое сопротивление жилы составляет 1,2 Ом/км.
Параметры допустимого нагрева жил и токовой нагрузки проводника, определяющие режим работы кабеля:
• +70°С – продолжительное время при нормальном режиме работы.
• до +90°С – при возникновении аварий и перегрузов.
• предельно-допустимая температура при возникновении короткого замыкания - +160 °С.
• по условию невоспламенения при КЗ - +350 °С.
• длительность короткого замыкания - 5 секунд.
Токовая нагрузка:
• в воздухе – от 84 А (97 А в режиме перегрузки).
• на земле – от 102 А (115 А в режиме перегрузки).
Ток короткого замыкания – 1,74 кА.
• Строительная длина – 450 м.
• Срок эксплуатации – 30 лет (гарантийный срок – 5 лет).
Марка | ВВГнг(A) 3x16 |
---|---|
Материал жилы | медь |
Количество жил | 3 |
Сечение, мм2 | 16 |
Номинальное напряжение, кВ | 0,66/1 |
Номинальная частота, Гц | 50 |
ГОСТ, ТУ | ГОСТ 31996-2012 |
Класс пожарной опасности | ГОСТ 31565-2012: П1б.8.2.5.4 |
Материал изоляции | ПВХ |
Материал оболочки | ПВХ |
Монтаж при температуре не ниже, °С | -15 |
Температура в режиме перегрузки, °С | +90 |
Длительно-допустимая температура нагрева жил, °С | +70 |
Предельная температура при КЗ, °С | +160 |
Температура по условию невогзорания при КЗ, °С | +350 |
Температура окружающей среды, °С | от -50 до +50 |
Масса (расчетная), кг/км | 600,0 |
Наружный диаметр, мм | 17,0 |
Срок службы, лет | 30 |
