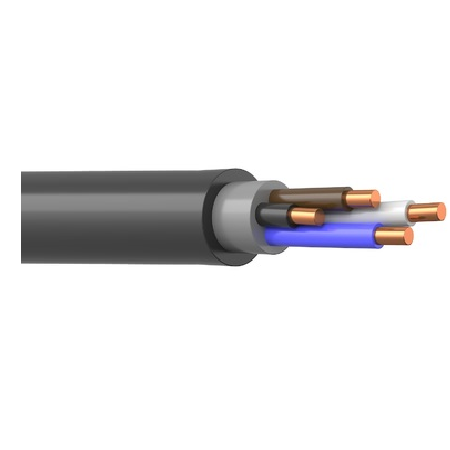

Кабель ВВГнг(A) 3x150+3x70

В наличии

Цена: 4 100

+
Запрос коммерческого предложения
Кабельплюс

Описание и применение ВВГнг(A) 3x150+3x70

ВВГнг(A) 3x150+3x70 – силовой кабель, выполненный из трёх основных и одной дополнительной медных токопроводящих жил, состоящих из одной либо нескольких проволок круглой или секторной формы и соответствуют 1 или 2 классу ГОСТ 22483-77. Кабель изготавливается в соответствии с требованиями ГОСТ 31996-2012 «Кабели силовые с пластмассовой изоляцией на номинальное напряжение 0,66; 1 и 3 кВ. Общие технические условия», как в холодостойком (ВВГнг(А)-ХЛ), так и в тропическом исполнении (ВВГнг(А)-Т). Кабель небронированный.

Внутренняя, внешняя оболочки и изоляция выполнены из поливинилхлоридного пластиката пониженной возгораемости. Изоляция жил всегда выполнена отличительной расцветкой согласно ГОСТ 31996-2012. Заполнение пустот в данном кабеле предусматривается либо мелонаполненной резиной, либо ПВХ пластикатом пониженной возгораемости.

Применение данного вида кабеля широко распространено для:

•          стационарных электротехнических установок с номинальным переменным напряжением тока 0,66 и 1 кВ и с номинальной частотой до 50 Гц,

•          эксплуатация в сетях переменного напряжения с изолированной или заземлённой нейтралью, где работа в режиме однофазного короткого замыкания на землю длится не более 8 часов одноразово. Максимум часов работы в год в таком режиме – 125,

•          выполнение монтажных работ возможно прокладкой ВВГнг группами, в том числе и на вертикальных участках без ограничения в закрытых (каналы, коллекторы, шахты) и открытых сооружениях (эстакады, галереи, мосты),

•          прокладки в сухих и влажных помещениях, а также в помещениях с частичным затоплением и с любой коррозийностью среды.

Класс пожарной опасности ВВГнг(A) 3x150+3x70 соответствует ГОСТ 31565-2012: П1б.8.2.5.4.

Компания «Кабель Плюс» готова к плодотворному и качественному сотрудничеству на приятных для Вас условиях. Гарантируем лучшее сопровождение покупки нашими специалистами, быстрое оформление Вашего заказа и доставки любую точку России. Вас ждут приятные цены, выгодные предложения и квалифицированные консультации по любому вопросу выбора и закупки кабельно-проводниковой продукции.

Технические характеристики ВВГнг(A) 3x150+3x70

Выполнение требований государственных стандартов, касающихся транспортировки кабеля, его хранения, монтажа и эксплуатации, продлят срок безаварийной службы кабеля ВВГнг(A) 3x150+3x70.

 •         Теоретическая расчётная масса – 5299 кг/км.

•          Внешний диаметр – 41,0 мм.

•          Радиус изгиба – не менее 7,5 внешних диаметров для многожильных кабелей (308 мм).

•          Номинальное напряжение 0,66 кВ и 1,0 кВ с частотой до 50 Гц.

•          Климатическое исполнение УХЛ с категориями размещения - 1 и 5 согласно ГОСТ 15150-69.

•          Диапазон рабочих температур окружающей среды - от -50 °С до +50 °С.

•          Прокладка и монтаж кабеля без предварительного его прогрева кабеля допускается до -15 °С в земле и 25 °С на воздухе.

•          Эксплуатация допускается при относительной влажности воздуха до 98 % и не выше +35 °С окружающей среды.

•          Индуктивное сопротивление: 0,0596 км/км.

•          При температуре окружающей среды 20 °С электрическое сопротивление жилы составляет 0,123 Ом/км.



Параметры допустимого нагрева жил и токовой нагрузки проводника, определяющие режим работы кабеля:

•          +70°С – продолжительное время при нормальном режиме работы.

•          до +90°С – при возникновении аварий и перегрузов.

•          предельно-допустимая температура при возникновении короткого замыкания - +160 °С.

•          по условию невоспламенения при КЗ - +350 °С.

•          длительность короткого замыкания - 5 секунд.



Токовая нагрузка:

•          в воздухе – от 346 А (390 А в режиме перегрузки).

•          на земле – от 358 А (415 А в режиме перегрузки).

Ток короткого замыкания – 16,30 кА.

•          Строительная длина – 200 м.

•          Срок эксплуатации – 30 лет (гарантийный срок – 5 лет).



Марка ВВГнг(A) 3x150+3x70
Материал жилы медь
Количество жил 3+1
Сечение, мм2 150+70
Номинальное напряжение, кВ 0,66/1
Номинальная частота, Гц 50
ГОСТ, ТУ ГОСТ 31996-2012
Класс пожарной опасности ГОСТ 31565-2012: П1б.8.2.5.4
Материал изоляции ПВХ
Материал оболочки ПВХ
Монтаж при температуре не ниже, °С -15
Температура в режиме перегрузки, °С +90
Длительно-допустимая температура нагрева жил, °С +70
Предельная температура при КЗ, °С +160
Температура по условию невогзорания при КЗ, °С +350
Температура окружающей среды, °С от -50 до +50
Масса (расчетная), кг/км 5299,0
Наружный диаметр, мм 41,0
Срок службы, лет 30
